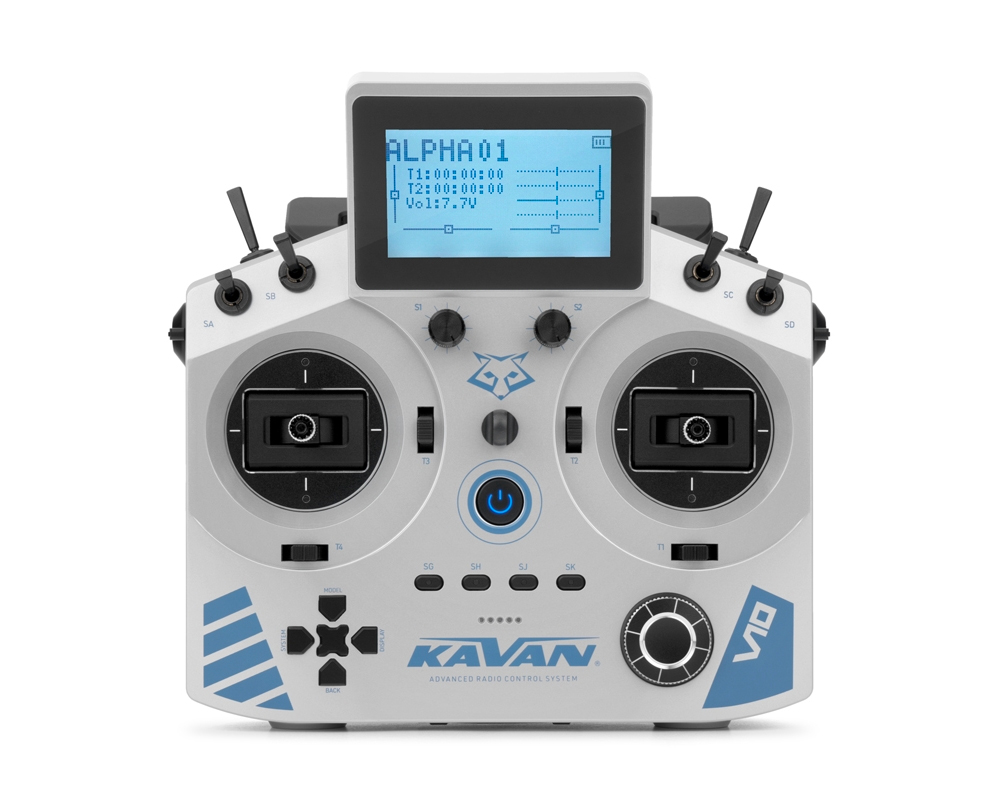

La KAVAN V10 est une radio-commande intermédiaire 24 voies utilisant un système de transmission 2,4 GHz ACCESS ou ACCST avec prise en charge complète de la télémétrie. Elle offre un temps de réponse supérieur pouvant atteindre 4 ms et une portée de plusieurs dizaines de kilomètres. Son système d’exploitation est le tout nouveau ECOS, léger et épuré, qui simplifie l’utilisation, les réglages et la prise en main. La V10 peut être associée à une large gamme de récepteurs KAVAN ou FrSky, avec ou sans télémétrie, disposant de sorties PWM classiques ou série. Elle convient aussi bien aux débutants et aux modèles simples qu’aux ensembles RTF. Elle peut être facilement configurée pour différents avions ou hélicoptères, ainsi que pour des bateaux ou des modèles terrestres.

La V10 est une radiocommande abordable dotée de fonctions avancées, idéale comme première radiocommande pour piloter une grande variété d'avions, d'hélicoptères et de multicoptères. Elle peut également être facilement configurée pour les bateaux ou les modèles terrestres grâce à la gamme de fonctions et de mixages disponibles dans le système d'exploitation ECOS.

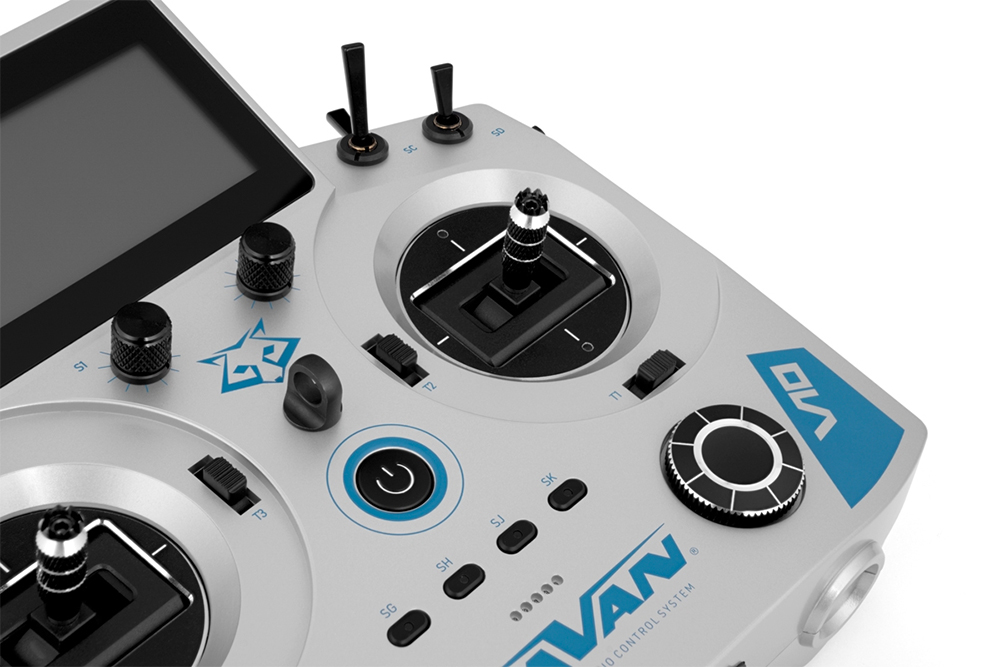

Pour le pilotage, elle est équipée de deux manches de précision contrôlés par capteurs à effet Hall. Les fonctions supplémentaires sont contrôlées par 4 interrupteurs à trois positions, 2 interrupteurs à deux positions (dont 1 momentané), 2 boutons rotatifs, 2 boutons momentanés à l'arrière, 1 bouton rotatif multifonction, 4 boutons programmables, 5 boutons de navigation et 4 trims numériques. L'agencement des commandes et l'ergonomie du boîtier sont basés sur la conception éprouvée et largement testée de la radiocommande V15.

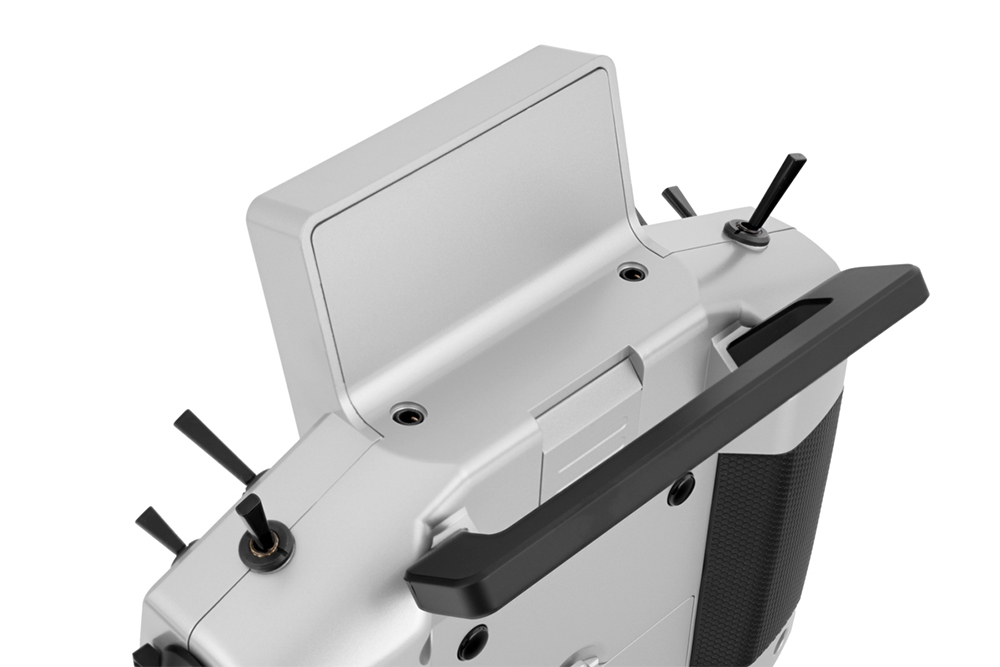

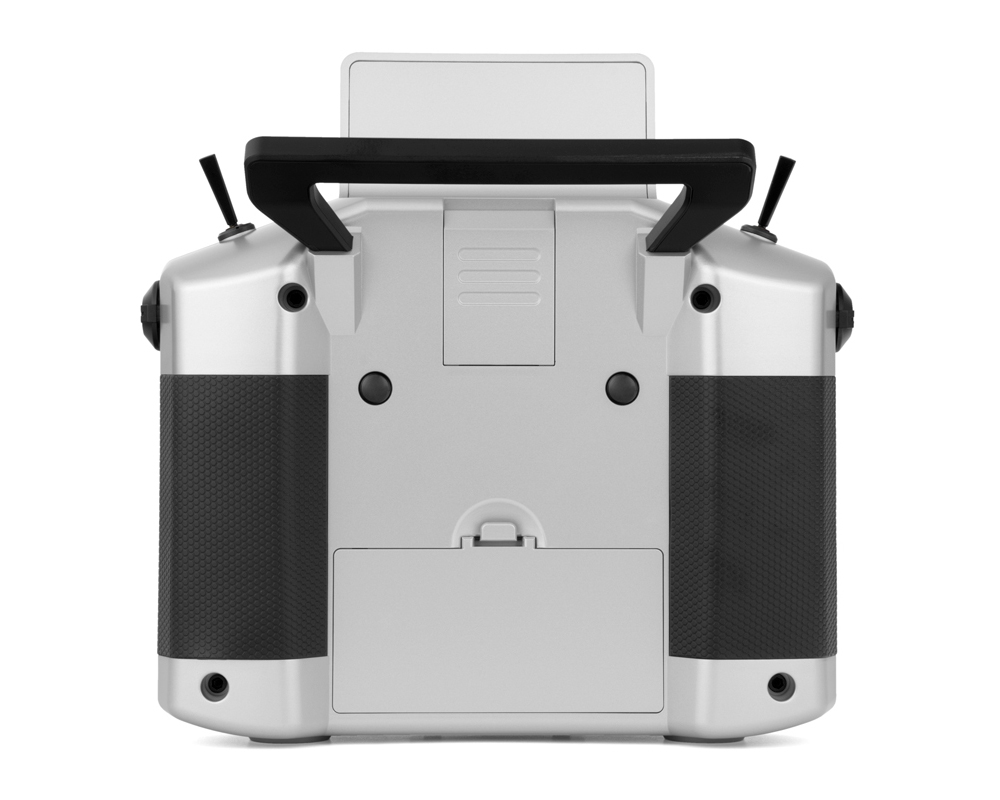

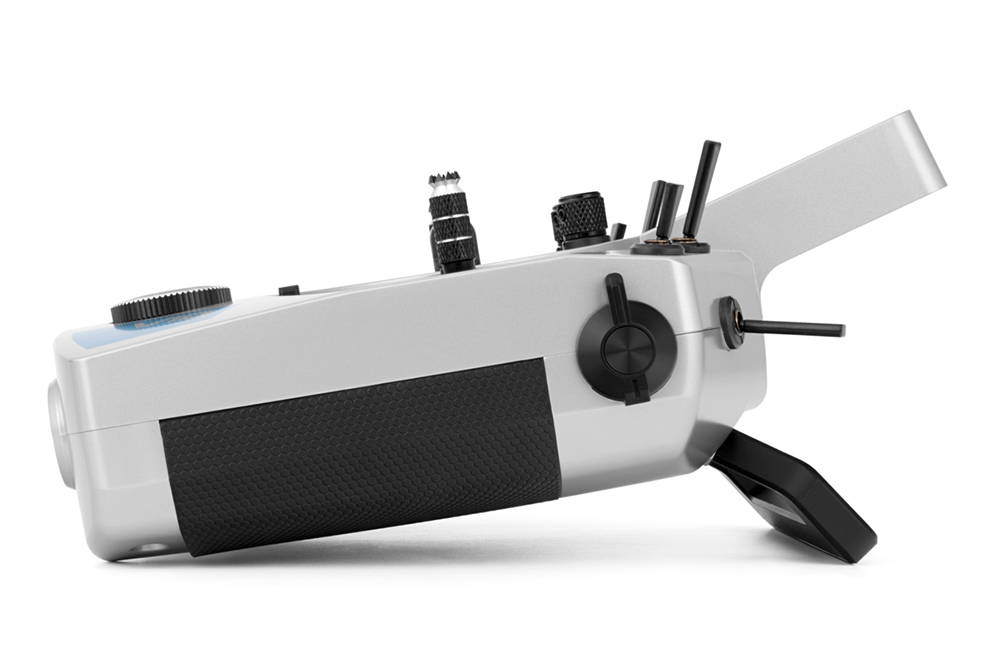

Le boîtier de la radiocommande est robuste et offre une excellente prise en main. Les poignées texturées sur les côtés et à l'arrière assurent une prise en main ferme, confortable et sûre, avec toutes les commandes facilement accessibles. Bien entendu, la force des ressorts de centrage et du cliquet peut être ajustée pour optimiser le mode et la réponse selon les préférences personnelles.

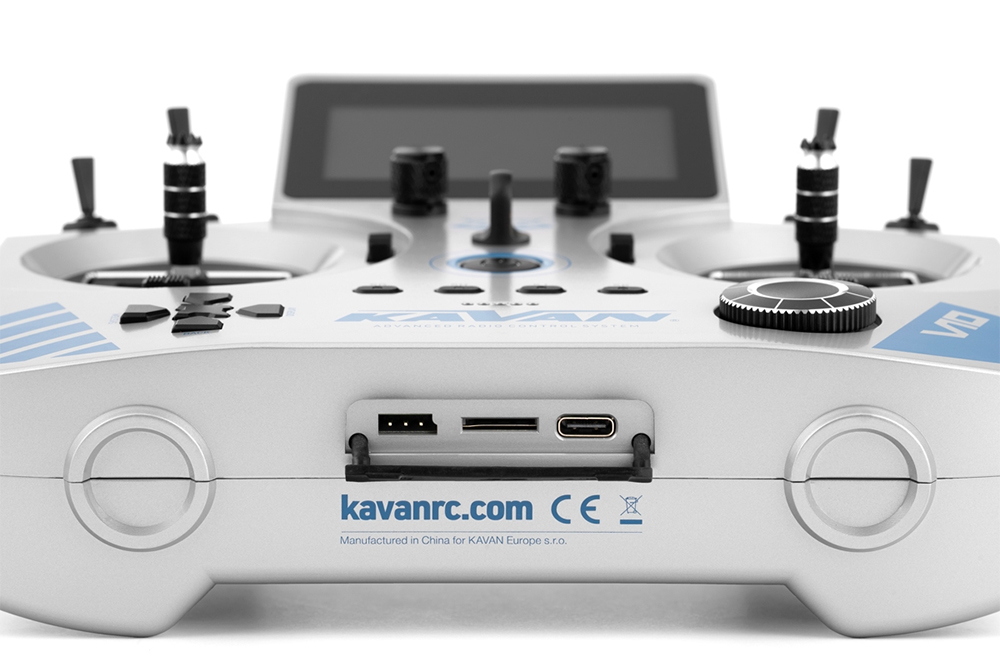

La mémoire flash intégrée peut stocker jusqu'à 32 modèles. Un connecteur USB-C permet d'accéder à la mémoire et sert également à la charge ou à la connexion à un simulateur de radiocommande. La charge de la batterie Li-ion 2S de 2 600 mAh est assurée par un équilibreur intégré.

Tous les émetteurs KAVAN bénéficient d'une garantie étendue de trois ans.

Caractéristiques :

• Jusqu'à 8 modes de vol pour un contrôle parfait de votre modèle en toutes conditions
• Télémétrie complète avec transfert de données depuis une large gamme de capteurs
• Mémoire pour jusqu'à 32 modèles
• 2 interrupteurs courts à trois positions
• 2 interrupteurs longs à trois positions
• 2 interrupteurs longs à deux positions (dont 1 momentané)
• 2 boutons momentanés (arrière)
• 1 molette multifonction
• 2 molettes rotatives
• 2 curseurs latéraux rotatifs
• 4 trims numériques
• Manches de précision à capteur Hall avec capuchons de manche en aluminium usinés CNC
• Mode écolage via câble (port 3,5 mm)
• Noms de modèles à 7 caractères
• Inversion du sens de rotation des servos
• Réglage des butées
• Réinitialisation des données
• Taux de sécurité d'urgence
• Réglage de la progression des taux selon des courbes exponentielles ou à 17 points
• Mixage librement programmable
• Interrupteurs liés logiquement
• Interface utilisateur simple et intuitive
• Moniteur de servos
• 2 minuteurs (chronomètre ou minuterie)
• Intensité du rétroéclairage réglable
• Calibrage des nacelles
• Alertes sonores
• Test de portée
• 3 modes de fonctionnement du récepteur Configuration (Redondance)

Spécifications techniques :

• Système de transmission : ACCESS / ACCST 2,4 GHz (FW v2.0.0 et versions ultérieures)
• Antenne : 2,4 GHz intégrée
• Dimensions : 198,5 × 194 × 94,5 mm (L × H × P)
• Poids : 695 g (batterie incluse)
• Système d’exploitation : ECOS
• Module RF interne : ISRM-Lite
• Nombre de canaux : Jusqu’à 24
• Tension de fonctionnement : 6,5–8,4 V (batterie Li-ion 2S)
• Température de fonctionnement : -10 °C à 60 °C
• Courant de fonctionnement : 100 mA à 7,4 V
• Fréquence de fonctionnement : 2,4015–2,4820 GHz
• Dimensions du compartiment batterie : 69,5 × 38,5 × 20 mm (L × H × P)
• Puissance de sortie RF : ≤ 15 dBm (PIRE)
• Chargement Courant : ≤ 1 A ± 200 mA
• Tension de l'adaptateur USB : 5 V ± 0,2 V
• Courant de l'adaptateur USB : ≥ 2,0 A
• Écran : LCD monochrome 2,95" (7,5 cm) avec une résolution de 128 × 64 pixels

Contenu :

• Émetteur KAVAN V10
• Batterie de l'émetteur : Li-ion 2S 2600 mAh
