Radio Graupner MX20 2,4GHz HoTT 12/8/0 accus Tx |
| 360.00 € 299.00 € Du 30/11/2019 au 31/12/2019 | | | Réf : 00233124.16 | | | | | |
| | |  |
notice (5,3Mo)
La mx-20 HoTT avec 12 voies de commande permet au modéliste expérimenté de piloter pratiquement tous types de modèles. L’utilisation de la technologie de transmission Graupner HoTT 2,4 GHz est gage de grande fiabilité, notamment grâce à une communication bidirectionnelle entre émetteur et récepteur avec télémétrie intégrée ,annonces parlées grâce à une sortie écouteur et des temps de réaction extrêmement rapides L’émetteur dispose de 24 mémoires de modèle. Programmation simplifiée par touches capacitives. Un écran graphique, riche en contraste, à 8 lignes avec un rétroéclairage bleu permet un affichage de tous les paramètres de réglage et des données télémétriques. Possibilité de sauvegarde des données télémétriques et extension des mémoires de modèles sur carte mémoire micro-SD. (après la mise à jour) La résolution du signal, 12-Bit en 4096 Pas, permet un pilotage très fin. Prise USB pour l’exploitation et la sauvegarde des mémoires de modèles et pour les mises à jour
 |
 |
Affichage initial, modèle à voilure fixe
Affichage écran normal qui apparaîtaprès lademande HF,ON/OFF. Sontaffichés, la tension de l'accu/son état de charge, le type de modèle, lamémoire et le nom du modèle.
|
Télémétrie Récepteur Représentation graphiquedelapuissancedusignal, delaqualitédusignal,delatempératureetdela tensiondurécepteur. |
|
|
 |
 |
Fonction - Menu de sélection En fonction du type de modèle sélectionné toutes les possibilités de réglages sont listées de manière très claire. |
Affichage servos Affichage graphique et numérique, simultanément, de la position des servos en temps réel, ce qui permet un contrôle visuel immédiat de la programmation effectuée. |
|
|
 |
 |
Réglages de base du modèle (modèle à voilure fixe) Nom du modèle, mode de pilotage 1 - 4, moteur sur K1, type d‘empennage, type de voilure. |
Mémoire de modèle - Menu de sélection Gestion claire des mémoires de modèle avec possibilité d‘enregistrer un nom et un symbole. |
|
|
 |
 |
Mixage ailes En fonction du type de modèle sélectionné et de la configuration servos enregistrée, toutes les possibilités de mixage sont activées et peuvent être réglés individuellement. |
Mixage plateau cyclique Possibilités de réglages précis des mixages du pas, du cyclique longitudinal et du cyclique latéral. |
|
|
 |
 |
Dual-Rate & Exponentiel (Modèle à voilure fixe) Programmes de réglage Dual-Rate et Exponentiel, avec possibilité de réglage séparé pour les ailerons, la profondeur et la direction. |
Trim phases de vol Pour chaque phase de vol active, possibilité de régler le trim de manière précise. |
|
|
 |
 |

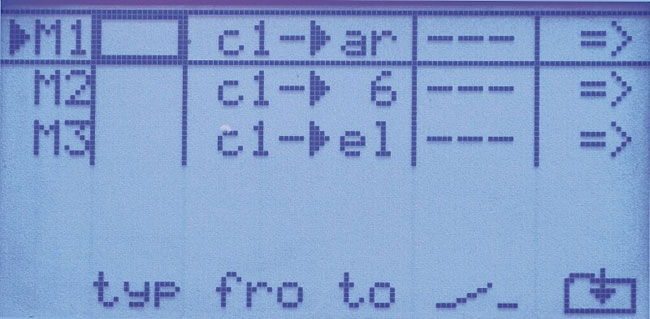

Mixages libres Les mixages universels, programmables, permettent de programmer diverses fonctions particulières |
Courbe de pas programmable 3 points repère réglables permettent pratiquement d‘enregistrer tout type de courbe, quelque soit sa caractéristique |
|
|
 |
 |
Réglages de base hélicoptères - Partie 2 Programmation des interrupteurs des phases de vol. |
Menu réglages servos Tous les réglages possibles des servos, sens de rotation, neutre et course sont faisables dans un seul et même menu. |
- Radiocommande de technologie Graupner HoTT en 2,4 GHz de dernière génération
- Communication bidirectionnelle entre emetteur et récepteur
- Possibilité de télécharger 5 langues différentes (allemand, anglais, par la suite français, italien et espagnol). Disponibilité des langues, voir sous Download.
- Pour les servos digitaux, possibilité de sélectionner des temps de cycle servo de 10ms.
- Temps de réaction ultra rapides grâce à une transmission directe des données du processeur principal au Transceiver en 2.4 GHz avec une transmission fiable. Pas de décalages supplémentaires en passant encore à travers un processeur.
- Antenne courte repliable
- Utilisation et programmation basées sur le concept de la mc-19 à mc-24, dont la réputation n’est plus à faire
- Ecran bleu graphique, riche en contraste, rétroéclairé permet un contrôle parfait de tous les paramètres de réglage, tels que le type de modèle, la mémoire du modèles, le chronomètre et la tension d’utilisation.
- 12 voies de commande
- Attribution libre de tous les interrupteurs
- 24 Mémoires de modèles
- 7 Interrupteurs/Touche, dont 2 inters à 3 positions, 3 inters. à 2 positions, 2 touches, 3 boutons analogiques montés
- Mode de pilotage 1 à 4, au choix
- Champ CAP TOUCH avec fonction Key-Lock (verrouillage) pour éviter toute manipulation par inadvertance
- CAP TOUCH écran, pour accès au menu principal de télémetrie, à partir du menu principal, avec ESC
- De nombreux écrans de télémétrie, des fonctions de programmation et d’exploitation, directement sur l’écran de l’émetteur
- Accès aux différentes langues par interrupteurs programmables librement
- 7 phases de vol programmables
- De nombreux programmes complets pour modèles à voilure fixe et tournante (hélicoptères)
- Limitation du plateau cyclique
- Limiteur Voith-Schneider, similaire à celui d’un plateau cyclique (après la mise à jour)
- Séquenceur Door, par exemple pour la sortie automatique d’un train d’atterrissage ou d’un pylône moteur (après la mise à jour)
- Réglage de la course servo sur toutes les voies, et chaque butéee (fin de course) et réglable séparément.
- Sub-Trimm pour le réglage du neutre de tous les servos
- Système Expo-/Dual-Rate à deux positions, réglable chacune séparément, avec possibilité de basculer d’une position à l’autre en vol.
- Fonctions de mixage, mixages libres, mixages courbes et mixage Dual
- Fonctions de mixages. Fonctions Fail-Safe programmables, aller en position de maintien, ou dans une position préenregistrée auparavant, et ce, réglable pour chaque voie séparément.
- Chronomètres/Compte à rebours avec fonction Alarme
- Fonction Copier un modèle pour les mémoires de modèles
Caractéristiques techniques |
Dimensions |
190 x 175 x 115 |
mm |
Tension d'alimentation |
3,4 ... 6.0 |
V |
Fréquence |
2400 ... 2484,5 |
MHz |
Poids total, env. |
770 |
g |
Portée, env. |
4000 |
m |
Consommation |
150 |
mA |
Plages de températures |
-15 ... 55 |
°C |
Longueur de l'antenne |
120 |
mm |
Contenu du Set:
- 1 émetteur télémétrique Graupner HoTT mx-20
- 1 récepteur Graupner HoTT GR-16
- 1 accu d'émission NiMH 2000 mAh monté
- 1 chargeur émetteur 100 mA
- 1 cordon interface USB (0027168/6)
- 1 câble adaptateur JR pour USB (0027168/6A)
- 1 carte mémoire Micro SD et son adaptateur (00233002/1)
