Module d’écolage 4 voies

Disponible


23.70
  Ajouter
Retirer
Réf : 02170250

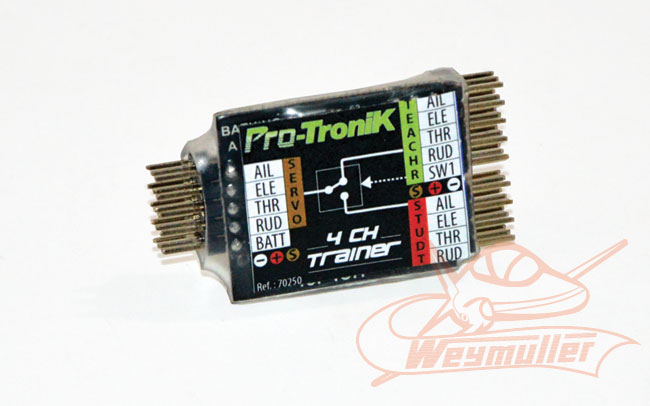

Module d’écolage 4 voies
Zoom+ d'images

 Notice (300ko)

Cet accessoire permet de mettre très simplement en œuvre un système d’écolage de modèle réduit sans aucun fil entre les émetteurs du Moniteur et celui de l’Elève. Mieux encore, le 4CH TEACHER est virtuellement* compatible avec toutes les marques de radiocommande et permet l’écolage entre deux marques / modèles différents.


CARACTERISTIQUES

  • Dimensions: 49x26x9mm.
  • Poids : 6,5 g (sans le câblage).
  • Tension d’alimentation : 4,8 V à 7,4 V (batterie ou BEC).
  • Consommation électrique (5 V) : 5 mA env.
  • Nombre de voies gérées : 4 max (Ailerons, Profondeur, Gaz, Direction) + 1 (transfert des commandes entre Moniteur et Elève).
  • Connecteurs d’entrée TEACHER (ou Moniteur côté droit) : Aileron (AIL), Profondeur (ELE), Gaz (THR) et Direction (RUD) et commande d’écolage (SW1).
  • Connecteurs d’entrée STUDENT (ou Elève côté droit) : Aileron, Profondeur, Gaz, Direction.
  • Connecteurs de sortie de SERVO (côté gauche) : Aileron, Profondeur, Gaz, Direction.
  • Connecteur d’alimentation BATT (Batterie côté gauche).
  • Format des signaux en entrée et sortie : signal PWM positif.
  • Compatibilité : tous récepteurs (41 Mhz, 72 MHz, 2,4 Mhz) et servos (analogiques et numériques) répondant aux caractéristiques ci‐dessus.
  • Indications : 2 LEDs indiquant le récepteur actif (TEACHR ou STUDT).


PRINCIPE DE FONCTIONNEMENT
Le fonctionnement de votre module 4CH TEACHER repose sur un principe très simple : le modèle réduit à écoler est doté de deux récepteurs fonctionnels. L'un répond à l’émetteur Moniteur et l’autre répond à l’émetteur Elève. Le module 4CH TEACHER, inséré entre les deux récepteurs Moniteur et Elève d’une part, et les servos du modèle d’autre part, prend en charge l’envoi des ordres de l’un ou de l’autre de ces récepteurs vers les servos. Une voie auxiliaire de l’ensemble RC Moniteur permet au Moniteur de sélectionner à tout moment lequel des deux émetteurs contrôle réellement le modèle ''à l’instant T''. Le Moniteur décide ainsi à tout moment de passer les commandes à son élève ou de reprendre la main en cas de nécessité.
Ce mode de fonctionnement très simple élimine les difficultés traditionnellement rencontrées lorsque l’on souhaite écoler. Ici, nul besoin de cordon entre les deux émetteurs, nul besoin que les deux émetteurs soient de même modèle, possèdent les mêmes caractéristiques ni même ne travaillent sur la même bande de fréquence. En pratique, il est aisé de mettre en œuvre un système d’écolage avec un temps de préparation réduit. Si un jeune pilote arrive sur le terrain avec son modèle tout équipé, il suffit que le moniteur du club dispose de son émetteur (avec une mémoire vierge) et du récepteur associé pour écoler.

* A2PRO a procédé à de très nombreux tests de compatibilité avec les principales marques et modèles d'émetteurs avant la rédaction de ce manuel. La vérification finale de compatibilité avec les deux récepteurs installés à bord du modèle revient au modéliste.

Essai dans RCPilot 142 de septembre 2015
