Balise de signalement électronique - BALIZ Naveol

Quantité limitée


49.00
  Ajouter
Retirer
Réf : 0553000


Balise de signalement électronique - BALIZ Naveol
Zoom+ d'images

 Notice simplifiée (PDF)

BALIZ est une balise de signalement répondant aux caractéristiques de l'arrêté du 27 décembre 2019 concernant la loi drone. Ce module a été développé en réponse à l'appel d'offre de la Fédération Française d'AéroModélisme (FFAM) pour doter ses clubs non exemptés et a été certifié conforme aux caractéristiques techniques de l’arrêté par une société indépendante (MEONYS).

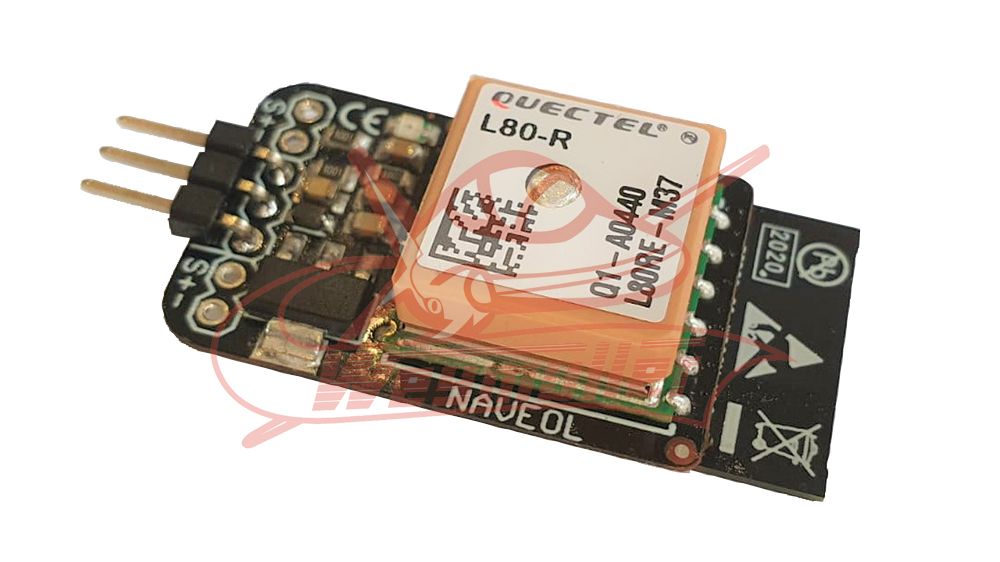

Le circuit est équipé d'un GPS et d'un module radio 2.4Ghz. Le connecteur 3 broches permet le raccordement à l'alimentation directement sur un récepteur (JR / FUTABA). Le câble servo femelle-femelle est fourni (25cm), ainsi qu'un morceau de gaine thermorétractable. Une LED de contrôle permet d'indiquer le bon fonctionnement de la BALIZ.

Ses caractéristiques techniques sont les suivantes :

  • Alimentation 4.8V à 8.4V (2S Li-Po / Li-Fe / Li-Ion).
  • Consommation 90mA en vol.
  • Fréquence de travail : 2.437 Ghz (canal 6 Wifi).
  • Puissance d'émission : 19.5 dBm.
  • Antenne intégrée sur le PCB.
  • Portée > 1 km.
  • Dimensions : 37.6mm x 19.9mm x 10.7mm (hors connecteur 3 broches).
  • Dimensions : 44.3mm x 19.9mm x 10.7mm (avec connecteur 3 broches).
  • Masse : 9g.

Fonctionnement :

Une fois alimentée, la BALIZ cherche à faire un fix GPS (environ 40s). Pendant ce temps, et 30s après le fix, chaque BALIZ crée un point d'accès WIFI unique dénommé BALIZ_XXXXXXXXXXXX (ou les X représentent l'adresse MAC de la BALIZ). Ce point d'accès, sur lequel n'importe quel périphérique muni d'un navigateur peut se connecter (smartphone, tablette, PC, MAC etc...), génère une page web interactive qui permet de vérifier le bon fonctionnement de la BALIZ ainsi que programmer un nouveau micrologiciel. Une fois sur la page, il est possible de rester connecté plus de 30s pour avoir le temps de parcourir les éléments (bouton à cliquer). Dans tous les cas, si la vitesse sol dépasse 2 m/s, le point d'accès est désactivé.

Par ailleurs, les informations à renseigner sur le site alphatango.aviation-civile.gouv.fr sont clairement affichées. Le trigramme "NVL" (NAVEOL) a été choisi pour ces BALIZ.

Documentation :

La documentation de la BALIZ est désormais disponible. Suivre le lien DS_NAVEOL_BALIZ_RevD.pdf.
